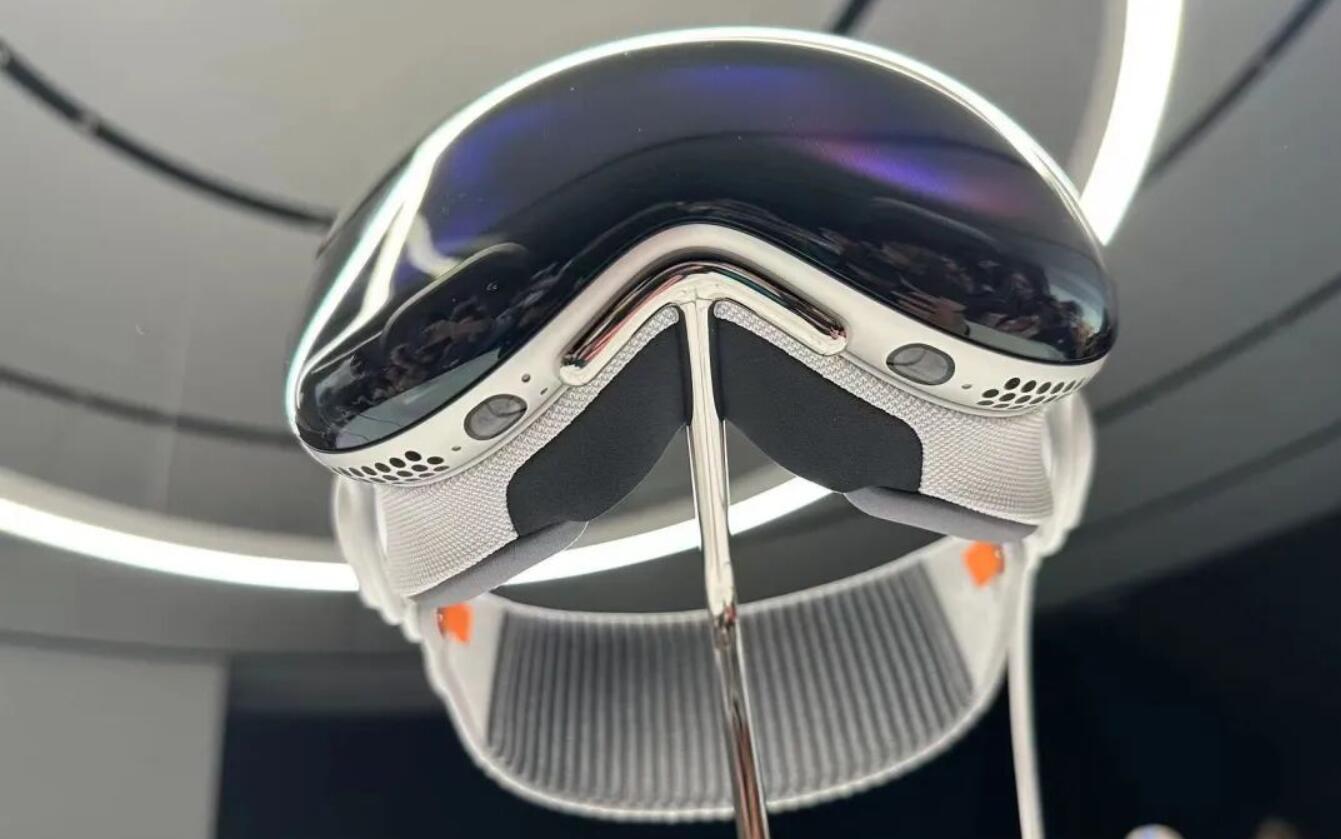

隨著蘋果頭戴顯示vision pro的發布，Pancake折疊光路是目前VR設備的主流光學方案，蘋果也不例外采用了該方案。

我們可以預期Pancake光學模組將在VR（MR）頭顯行業中扮演越來越重要的角色。

當我們探討虛擬現實（VR）頭顯中的Pancake光學模組如何減少失真時，我們需要從頭顯產品的底層邏輯開始理解。

在頭戴顯示中，失真指的是圖像呈現過程中發生的質量下降，這通常是由于頭顯鏡頭設計和光學路徑的復雜性所造成的。Pancake光學模組，作為一種較新的技術，通過其獨特的設計來克服這些問題。

首先，我們需要理解頭戴顯示中的光學系統。在傳統的頭戴顯示中，常見的光學設計包括菲涅爾鏡頭和非球面鏡頭。頭顯鏡頭設計通常較大、較重，在光線傳輸過程中會引入造成色差、光暈（又稱“神光”）等失真。

我們都知道色差是由于鏡頭無法將所有顏色的光線聚焦在同一點上產生的，光暈的產生是由于光線散射引起的明亮線條或光斑。

Pancake光學模組的核心在內部獨特的光學設計。

Pancake光學模組相比傳統鏡頭不同，Pancake鏡頭采用了一種更薄、更平的設計。這種設計的主要優點是減少了光路長度，光線在到達用戶眼睛之前需要經過更少的光學元件，這直接減少了光學失真。例如，由于光路的縮短，色差和光暈問題得到了顯著減少。

Pancake光學模組的設計還允許使用更小的顯示器，這樣做的優點是可以減少頭顯的整體尺寸和重量，從而提升用戶舒適度。更小的顯示器意味著更接近眼睛的放置位置，這也有助于減少由于鏡頭和顯示器之間距離過大引起的失真。

然而，Pancake光學模組也有其局限性。例如，由于其光效率較低，需要更亮的顯示屏來補償亮度的損失。這可能會導致頭顯的電池續航能力降低，同時可能產生更多的熱量。Pancake光學模組的視場（Field of View, FOV）可能略低于傳統設計，盡管這可以通過設計調整來部分彌補。

Pancake光學模組通過其創新的薄平設計，在減少失真方面取得了顯著進展。這一進步不僅提高了圖像質量，還為用戶提供了更舒適、更身臨其境的VR體驗。

深圳納宏光電作為一家專業的光學元器件生產廠家，專業為客戶提供個性化的光學解決方案，歡迎來電垂詢。

什么是折疊光路Pancake？

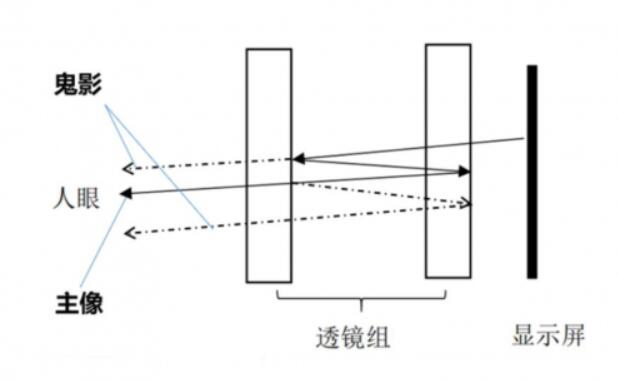

Pancake:進一步壓縮了模組厚度，提升了用戶的舒適度和沉浸感。折疊光路Pancake方案利用半透半反偏振膜的透鏡系統折疊光學路徑，光線在鏡片、相位延遲片以及反射式偏振片之間多次折返，最終從反射式偏振片射出進入人眼。

Pancake方案能夠實現更短的光路設計，從而大幅縮小產品體積，實現產品減重，同時提升VR頭顯的佩戴舒適度。
